一.功能描述
1 電能計量功能
電壓輸入 |
額定電壓 |
3*220/380V |
參比頻率 |
50Hz |
|
電壓線路功耗 |
≤ 2W和5VA(靜態) |
|
電流輸入 |
輸入電流 |
5A |
啟動電流 |
0.002In (1級) |
|
電流線路功耗 |
<2VA |
|
計量精度 |
有功 |
1級 |
無功 |
2級 |
|
測量性能 |
功率 |
±1% |
有效值 |
±1% |
|
溫度 |
±3℃ |
|
時鐘精度 |
0.5秒/天 |
|
通信 |
通訊 |
RS485:1200/2400/4800/9600bps |
通訊規約 |
DL/T645–2007 |
|
脈沖 |
脈沖常數 |
400imp/kWh |
三.外形及安裝

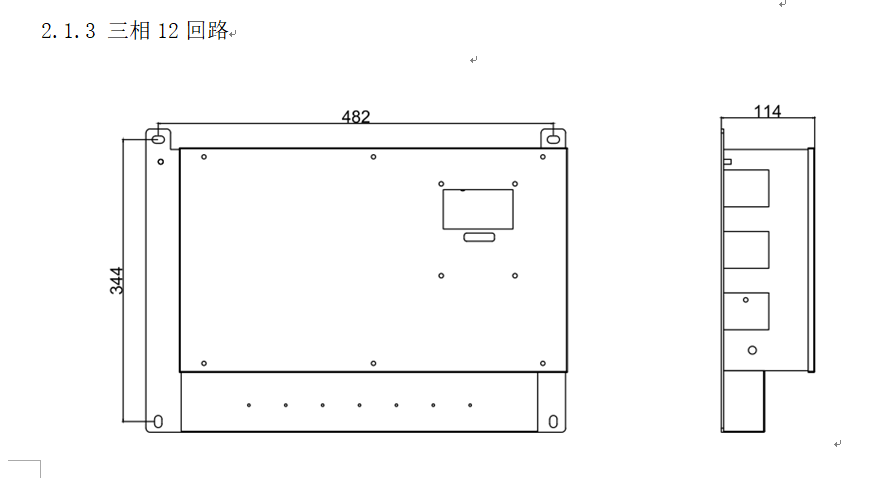

1 外形圖
450×250×112.7(mm)
小燈指示1 |
紅燈為1路脈沖燈,黃燈為1路拉閘報警燈 |
小燈指示2 |
紅燈為2路脈沖燈,黃燈為2路拉閘報警燈 |
以此類推 |
. |
小燈指示12 |
紅燈為12路脈沖燈,黃燈為12路拉閘報警燈 |
A |
三相時作為A相電壓輸入,單相時作為1,4,7,10路的電壓輸入接口 |
B |
三相時作為B相電壓輸入,單相時作為2,5,8,11路的電壓輸入接口 |
C |
三相時作為A相電壓輸入,單相時作為3,6,9,12路的電壓輸入接口 |
N |
N接口 |
接口1 |
1,路的輸出接口 |
接口2 |
2路的輸出接口 |
以此類推 |
. |
接口12 |
12路的輸出接口 |
485 B |
485 B 信號接口 |
485 A |
485 A 信號接口 |
4.安裝說明
安裝接線: 將多用戶表固定到表箱內。按照上圖所示的接線圖接線,最好用銅線或銅接線頭接入。
