電力能效監測終端(4路)

 產品特點:





1、導軌式安裝,超小體積(72*95*60mm)。

2、采用開口式互感器,可以不停電安裝。

3、具備4路三相多功能表電能表的全部計量與測量功能,節約成本、空間。

4、無線通信,組網簡單,運行穩定。

5、4路ABC三相共12相回路用電監測功能,實時監測設備用電狀態。

6、支持遠程軟件升級。



  • 產品詳情

一.功能描述

1、計量4路正向、反向有功電能,組合有功電能,四象限無功電能等;

2、測量4路電流、電壓、有功功率、無功功率、視在功率、功率因數等;

3、具有兩套費率時段表,可在約定的時刻自動轉換,每套時段表支持4個費率、8個時段;

4、可記錄電網異常事件并主動上報;

5、通訊功能:標配1路RS485通訊接口,選配Lora、GPRS、NB-Iot、4G任意一種



二.技術參數





電壓輸入

額定電壓

3*220/380V,3*100V

參比頻率

50Hz

電壓線路功耗

≤ 1W3VA(靜態)

電流輸入

輸入電流

5A,100A,200A,400A,600A

啟動電流

0.004In (1)

電流線路功耗

1VA

計量精度

有功

1

無功

2

測量性能

功率

±1%

有效值

±0.5%

時鐘精度

0.5/

通信

通訊

RS4852400bps

微功率無線:470MHz

GPRS900/1800MHz

通訊規約

DL/T645–2007MODEBUS

脈沖

脈沖常數

6400imp/kWh ,400imp/kWh

三.外形及安裝

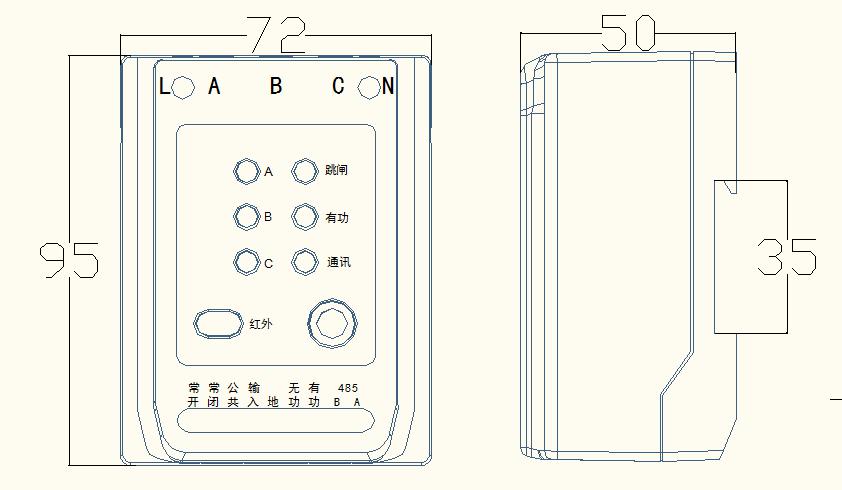

1 外形圖
 72*95*50mm
2  LED指示燈

A

A相電壓失壓指示燈

B

B相電壓失壓指示燈

C

C相電壓失壓指示燈

跳閘

跳閘指示燈

有功

有功脈沖指示燈

通訊

通訊指示燈

紅外

紅外通訊口



3.安裝說明

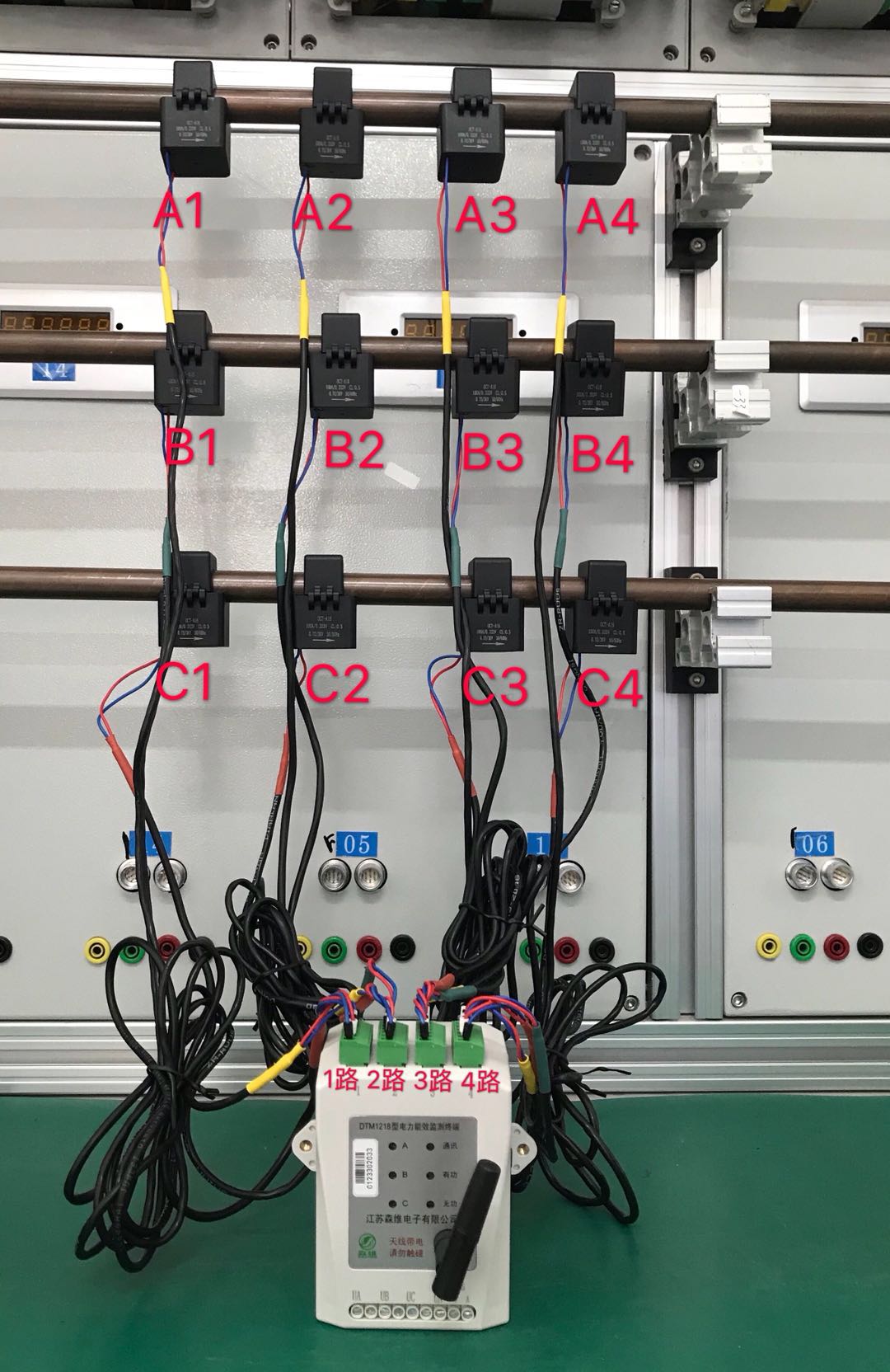

  安裝接線: A、B、C三個開口式傳感器分別卡上A相、B相、C相電纜,同時A、B、C三相電壓從三相電纜接線端子取電,其他3路同上,即可完成安裝。
