三相液晶電能表

  產品特點:

1. 采用阻燃外殼,體積,安裝方便

2. 能測量電壓、電流、功率、功率因素等參數

3. 具備RS485通信紅外通信功能

4. 具有反向報警和失壓報警功能

5. 具有遠程購電功能

6. 三相四線中的任兩相斷電時,電能表仍能正常工作

  • 產品詳情

 產品功能:



1. 采用專用計量芯片,計量雙向有功和四象限無功電能。

2. 主要器件采用高質量的、專為電能表設計的專用元件。

3. 顯示采用大屏幕LCD顯示器。

4. RS485通信接口采用獨立電源供電,并具有防靜電和浪涌保護電路。

5. 顯示信息:當月和上月月度累計用電量、總累計電能量示值、報警代碼或提示、通信狀態提示、電能表的表號等。

6. 主要功能:電能計量、顯示功能、測量及監測、數據儲存、清零、通信、脈沖輸出、參數設置等。

7. 外殼采用模塊化設計,結構牢固、阻燃、抗老化、密封性能好,功能可擴展。



技術參數:



電壓輸入

額定電壓

3×220/380V

參比頻率

50Hz

電壓線路功耗

≤1.5W和5VA(靜態)

電流輸入

輸入電流

1.5(6)A、3×5(20)A、3×5(60)A、/2080)A

起動電流

≤0.004Ib(1級)

電流線路功耗

2VA

計量精度

有功

1

無功

2級

日計時誤差

0.5秒/天

通信

通訊

RS485:2400bps

紅外:1200bps

通訊規約

DL/T645–2007

脈沖

脈沖常數

6400、400(imp/kWh

其他參數

正常工作溫度

-25℃~+60℃

貯存和工作濕度

≤85%

電池容量

≥1200mAh

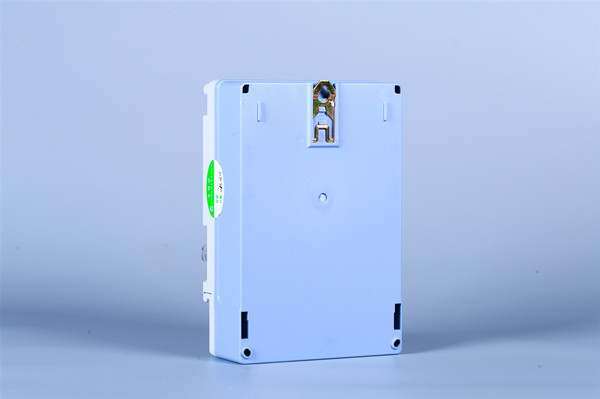

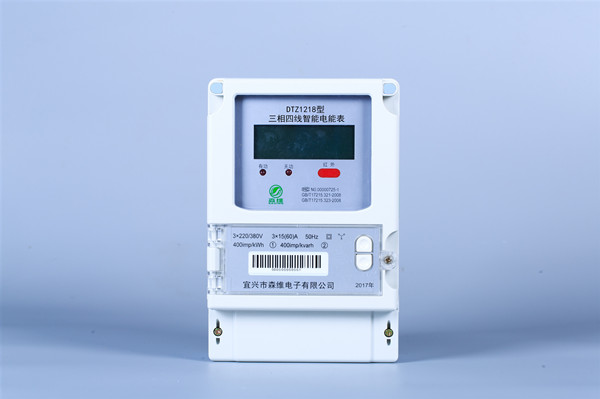

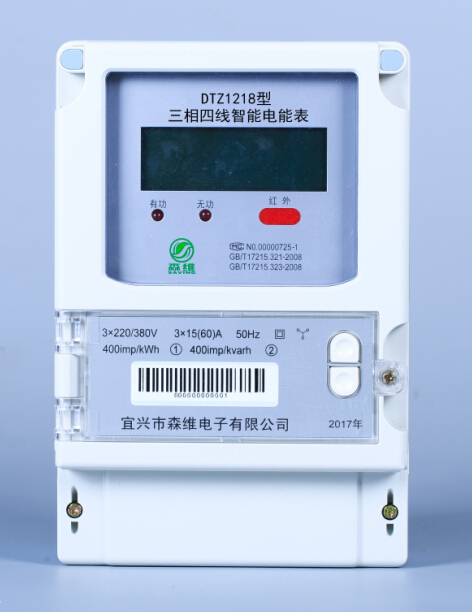

產品圖片



  安裝說明

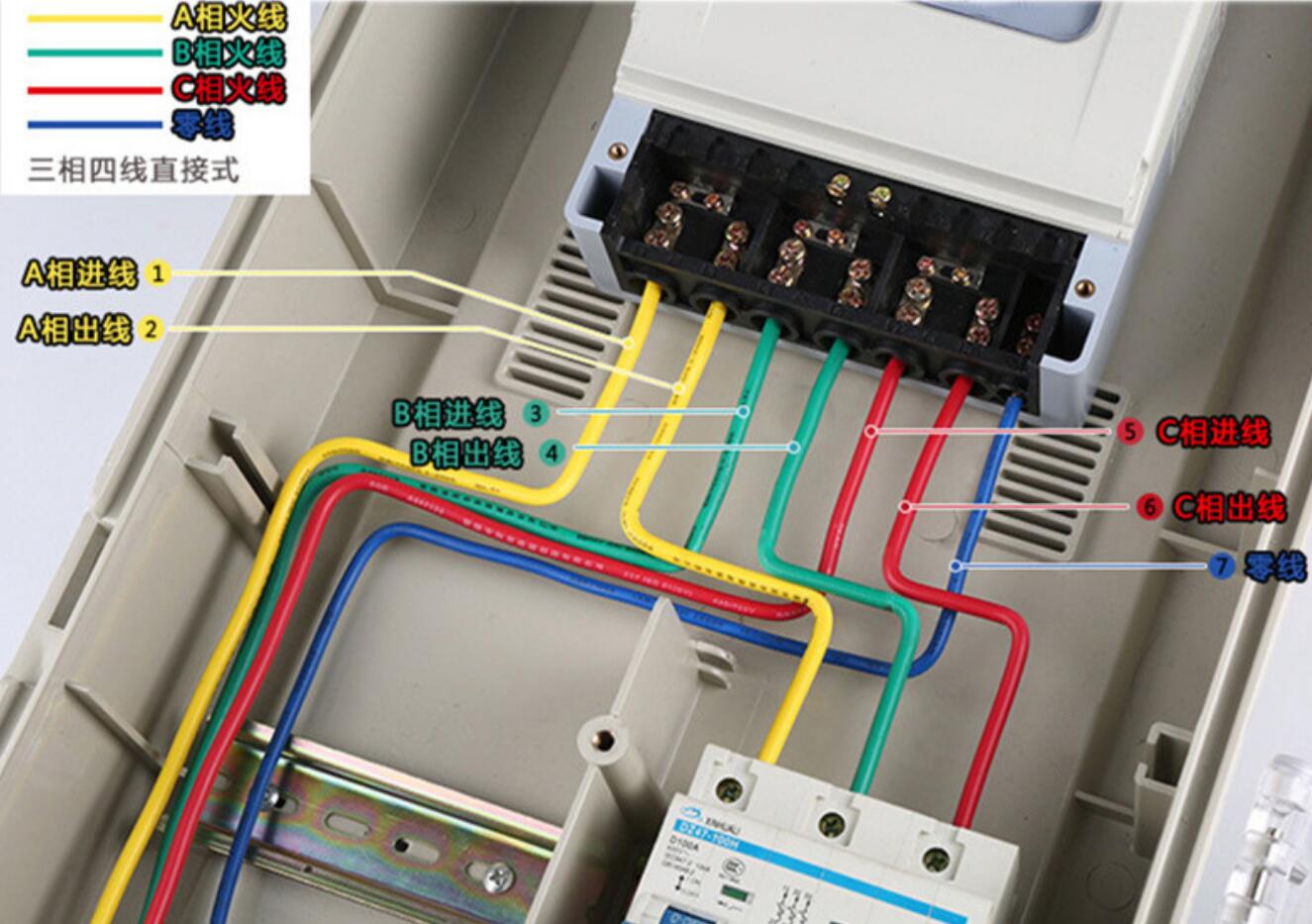

 安裝接線: 將電表固定定到儀表箱,接口按圖上要求接好,最好用銅線或銅接線頭接入。端鈕盒內螺釘應擰緊,避免因接觸不良或引線太細發熱而引起燒毀。
