技術參數
|
電壓輸入
|
額定電壓
|
AC 220V
|
|
參比頻率
|
50Hz
|
|
|
電壓線路功耗
|
≤ 2W和5VA
|
|
|
通信
|
通訊
|
RS485口：2400bps、9600bps
|
|
通訊規約
|
《DL/T645–2007多功能電能表通信協議》
|
產品功能

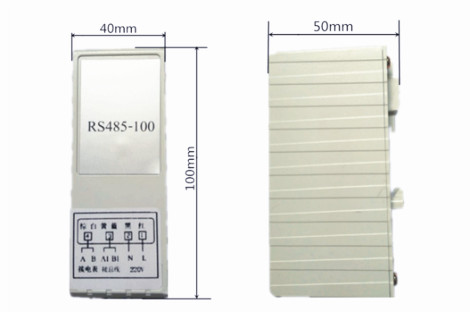

產品尺寸
產品安裝
安裝接線： 將RS485-100安裝在表箱或者墻壁上，L處接火線，N處接零線。485A，B接口對接電表的485A,B。485A1,B1接口對接總線的485A,B安裝完成。
- 通訊口保護：485口有強電保護功能，在220V交流電接入485口1小時內485芯片不會(huì )損壞
- 通訊口：具備兩路485通訊口，其中一路為輸入口，另外一路為輸出口。485通信接口與內部電路電氣隔離，用于抄本地電表
- 485隔離：485電源與MCU電源隔離，485芯片與MCU通訊采用光耦隔離，光耦最大通訊速率為于9600bps。
- 采集功能:具有提前采集實時下行電表電能和變量數據功能， 等待上行端快速準確讀取數據。
