無線通信終端



產品特點:
1、導軌式安裝,超小體積
2、 RS485信號與無線信號之間互轉通訊數據。
3、可以完成普通 RS485設備的無線通訊,組網簡單,運行穩定
4、配合本公司的電力能效監測終端可達到遠程無線監控的目的。
  • 產品詳情



功能描述

數據轉換功能:通過上行485總線 轉換成LoRa無線信號,對下行端無線設備進行透傳發送接收信號,實現數據的穩定傳輸。

通訊功能:標配1路RS485通訊接口,1路微功率無線通信接口。


 技術參數


電壓輸入

額定電壓

AC 220V



參比頻率

50Hz



電壓線路功耗

 2W5VA

通信

通訊

RS485口:2400bps、9600bps

微功率無線通訊:470MHz



通訊規約

DL/T6452007多功能電能表通信協議》



安裝說明

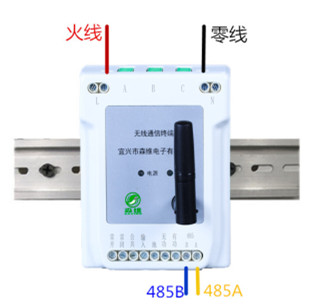

安裝接線: 將無線通信終端安裝在導軌上,上端L處接入火線,N處接入零線。

下端485A接口對接485轉換器的A。下端485B接口對接485轉換器的B,安裝完成。
