單相費控智能電能表(本地、載波)



產品特點:
1、采用阻燃外殼,安裝方便
2、能顯示正反相電量、需量、時間、報警代碼等。
3、具有開蓋記錄功能,可查詢,防盜電。
4、分時或階梯電價計費
5、具有遠程購電和本地購電兩種方式
6、具備RS485通信功能、紅外通信和載波通信功能
7、具有電表清零功能,方便靈活使用。
8、載波通過電力線組網通訊,組網快,免布線
  • 產品詳情









 產品功能



 1. 采用高精度、高靈敏、高穩定、寬量程、低功耗專用計量芯片。

2. 電壓采樣回路采用電阻分壓方式。

3. 電流采用回路采用高穩定、寬量程的錳銅分流器。

4. 顯示采用具有寬視角、高對比度的LCD顯示屏。

5. 應用數字處理技術及SMT工藝。

6. 顯示信息:當月和上月月度累計用電量、各費率累計電能量示值和總累計電能量示值、當月日期時間、報警代碼或提示、通信狀態提示、電能表的表號等。

7. 費控方式:IC卡,遠程費控等。

8. 主要功能:計量功能、遠程費控功能、安全認證加密要求、測量及檢測功能、顯示功能、事件記錄功能、凍結功能、計時功能、脈沖輸出等。

9. 通訊方式:RS485、紅外、電力線載波。

10. 結構牢固、阻燃、抗老化、密封性能好。表殼結構尺寸統一簡潔、精致、安裝方便。











產品安裝

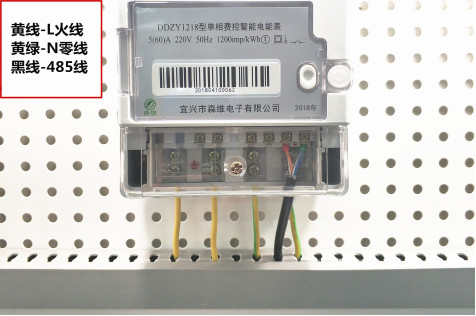

安裝接線: 將電表固定定到儀表箱,接口接線圖要求接好,最好用銅線或銅接線頭接入。
端鈕盒內螺釘應擰緊,避免因接觸不良或引線太細發熱而引起燒毀。

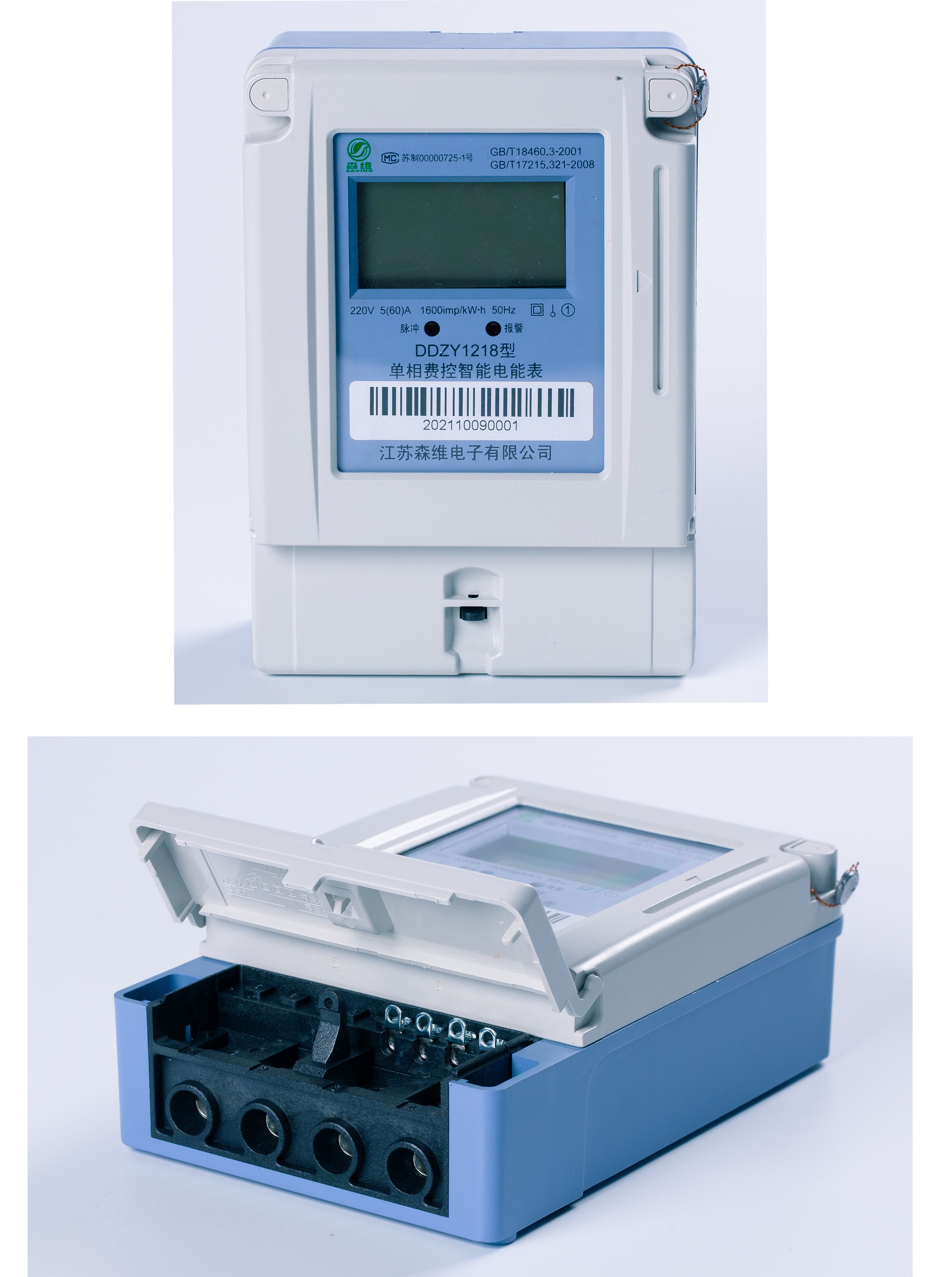

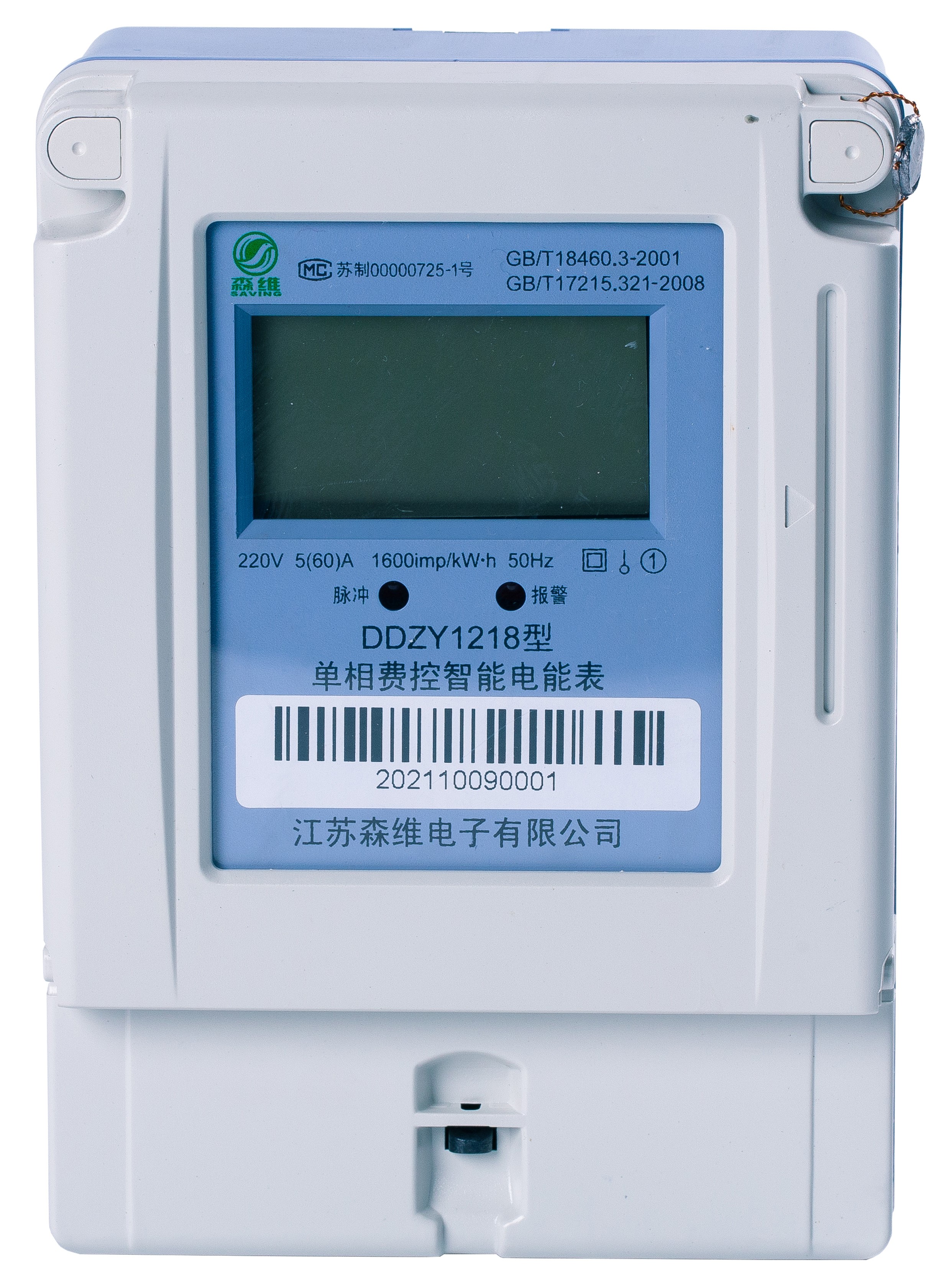

產品圖片







技術參數



電壓輸入
額定電壓
220V
參比頻率
50Hz
電壓線路功耗
≤1.5W和10VA(靜態)
電流輸入
輸入電流
5(20)A、5(60)A、10(40)A、15(60)A
動電流
0.004Ib
電流線路功耗
1VA
計量精度
準確度
1/2級
日計時誤差
0.5秒/天
通信
通訊
RS485:1200/2400/4800/9600bps
紅外:1200bps
載波:9600bps
通訊規約
DL/T645–2007
脈沖
脈沖常數
1200(imp/kWh
其他參數
正常工作溫度
-25℃~+60℃
貯存和工作濕度
≤85%
電池容量
≥1200mAh
費率時段
費率數
4
時段數
8
