單相費控智能電能表(遠程、開關內置)

產品特點:

1、采用阻燃外殼,體積,安裝方便
2、具有分時或階梯電價計費功能
3、具有事件記錄功能
4、具有兩套費率時段表,可在約定的時刻自動轉換
5、能測量電壓、電流、功率、功率因數等參數
6、同時具備RS485通信功能、紅外通信功能
  • 產品詳情



技術參數



電壓輸入
額定電壓
220V
參比頻率
50Hz
電壓線路功耗
≤1.5W和10VA(靜態)
電流輸入
輸入電流
5(20)A、5(60)A、10(40)A、15(60)A
動電流
0.004Ib
電流線路功耗
1VA
計量精度
準確度
1/2級
日計時誤差
0.5秒/天
通信
通訊
RS485:1200/2400/4800/9600bps
紅外:1200bps
通訊規約
DL/T645–2007
脈沖
脈沖常數
1200(imp/kWh
其他參數
正常工作溫度
-25℃~+60℃
貯存和工作濕度
≤85%
電池容量
≥1200mAh
費率時段
費率數
4
時段數
8



產品功能



1. 采用高精度、高靈敏、高穩定、寬量程、低功耗專用計量芯片。
2. 電壓采樣回路采用電阻分壓方式。
3. 電流采用回路采用高穩定、寬量程的錳銅分流器。
4. 顯示采用具有寬視角、高對比度的LCD顯示屏。
5. 應用數字處理技術及SMT工藝。
6. 顯示信息:當月和上月月度累計用電量、各費率累計電能量示值和總累計電能量示值、當月日期時間、報警代碼或提示、通信狀態提示、電能表的表號等。
7. 費控方式:遠程費控。
8. 主要功能:計量功能、遠程費控功能、安全認證加密要求、測量及檢測功能、顯示功能、事件記錄功能、凍結功能、計時功能、脈沖輸出等。
9. 通訊方式:RS485、紅外。
10. 結構牢固、阻燃、抗老化、密封性能好。表殼結構尺寸統一簡潔、精致、安裝方便。

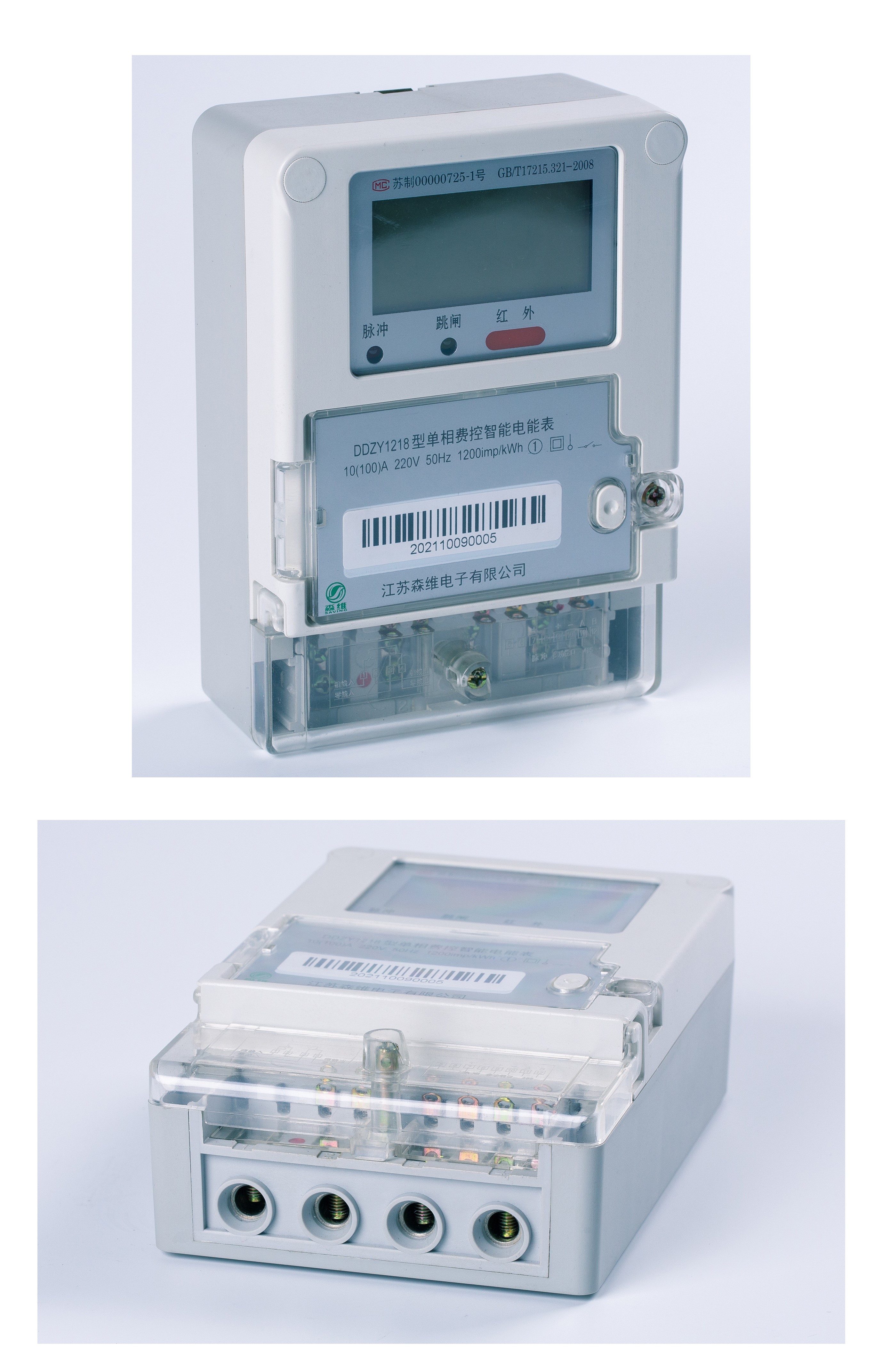

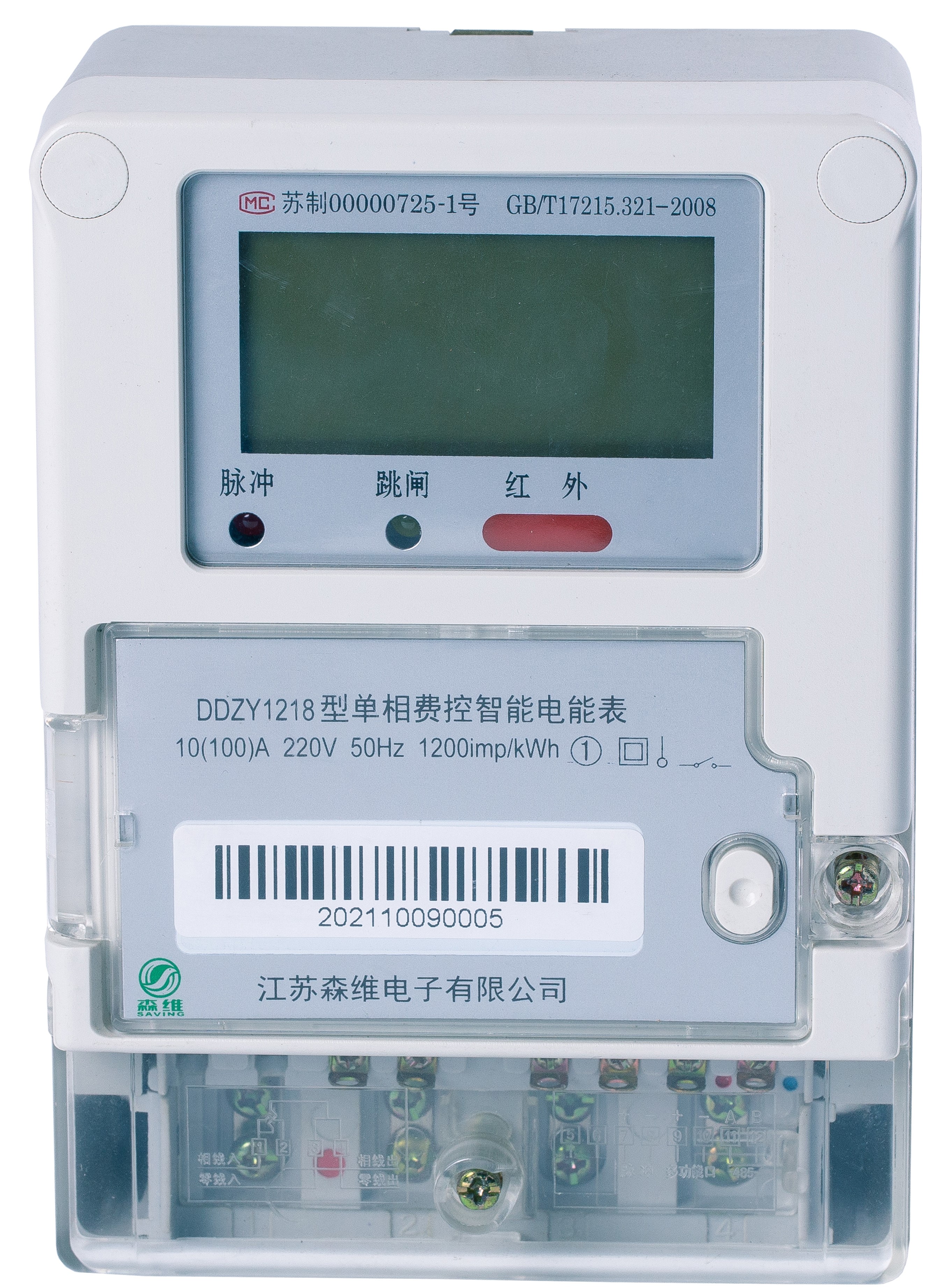

產品圖片




產品安裝

 安裝接線: 將電表固定定到儀表箱,接口接線圖要求接好,最好用銅線或銅接線頭接入。
端鈕盒內螺釘應擰緊,避免因接觸不良或引線太細發熱而引起燒毀。
