傳統的手工方式進行各類工廠用電能耗的計量，造成能耗數據不完整、不準確、不全面，因而無法進行用電能耗分析與診斷，造成用電管理不到位，對各種設備用電也沒有行之有效的手段進行節能控制，所以存在各種用電浪費現象。工廠生產用電監控系統解決方案，可以對工廠各種設備用電能耗數據實時無線采集、傳輸，便于管理者能夠隨時監測、分析整個工廠的用電情況，達到加強工廠用電能耗管理，降低用電能耗，產生節能效益。
能效監測終端項目方案

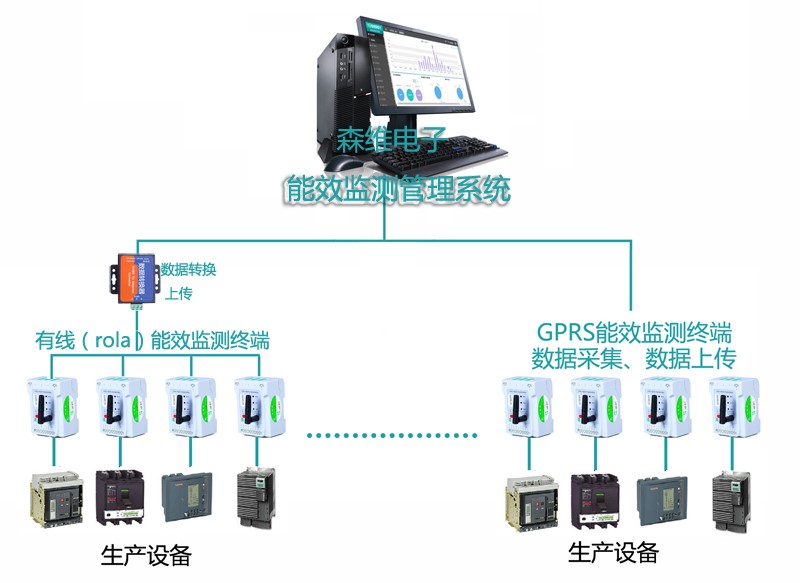

工業生產用電管理解決方案，整合了智能的智能網關、智能測控裝置、智能數據轉換器、電力監控儀表等工業自動化產品。其中多功能電力儀表負責采集各廠區不同耗能設備的用電參數與電力質量數據，并通過通訊管理機，將廠內所有能耗數據傳至智慧能源管理系統，從而進行能耗數據的可視化監測及分析，幫助用戶發現節能空間，為用戶制定節能措施和方案提供能耗數據支撐，最終實現提升廠區整體能源管理效率和利用率的目的。
能源管理系統對工廠實現的能耗效益
客戶在導入工業能源管理解決方案后，可實現如下的效益：
7*24小時實時監控：能源管理平臺支持Web瀏覽器，用戶可通過智能設備實現可實時監視廠區各設備的運轉狀態及耗能狀況，并具備實時警報功能，掌握異常用電情況。
能秏數據可視化：客戶通過能源管理系統的能源看板可大致了解各個部門以及各種能耗介質的使用情況，客戶可經通過Web瀏覽器詳細了解設備狀況，隨時隨地掌握能源信息，并通過能耗設備耗能情況的異常分析，對設備的可能產生的故障情況進行預判，減少設備故障率。
制定科學的節能策略：設備管理人員能夠通過智慧能源管理系統，解決人為抄表容易出錯、數據不精準等問題，可及時分析各部分、各設備能源的消耗數據，掌控關鍵能耗與能源成本，擬定能源策略、提升能耗管理水平。
建立合理能源績效指標：通過能源績效指標監測與分析，進而規范能源使用行為，可按照車間、部門、流程、班組、生產線或設備進行數據的收集，制定KPI能耗考核指標，達到節能目標。
掌握用電成本，提升能源利用效率：系統全面的能秏管理報表，可在線查詢歷史數據，并具備各種能秏統計與分析工具，識別功率因數低的回路，實施功率因數改進措施；用能峰值需量報警，進行趨勢分析，通過削峰填谷和可關斷負荷控制，降低最大用能需求，防止用電超額罰款。
工廠生產用電管理系統系統，適用于電子、汽車、鋼鐵、機械、食品、醫藥等各行業制造業工廠生產的用電能耗監控。
能效監測終端簡介
1.1概述
電力能效監測終端主要用于三相交流能耗，并可選配RS485通訊功能，無線通信功能，方便用戶進行用電監測、集抄和遠程監控管理。產品具有精度高、體積小、安裝方便等優點?？伸`活安裝與配電箱內實現對不同區域和不同負荷的分項電能計量，統計和分析。
1.2技術指標
氣候條件：
正常工作溫度 -25℃～+60℃
極限工作溫度 -40℃～+70℃
貯存和運輸溫度 -40℃～+70℃
貯存和工作濕度 ≤85%（無凝露）

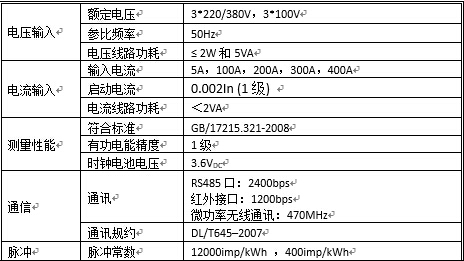

技術參數：
二、外形說明及安裝

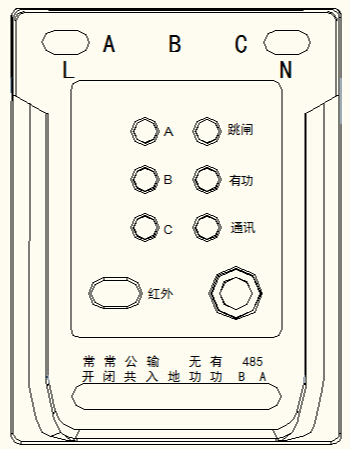

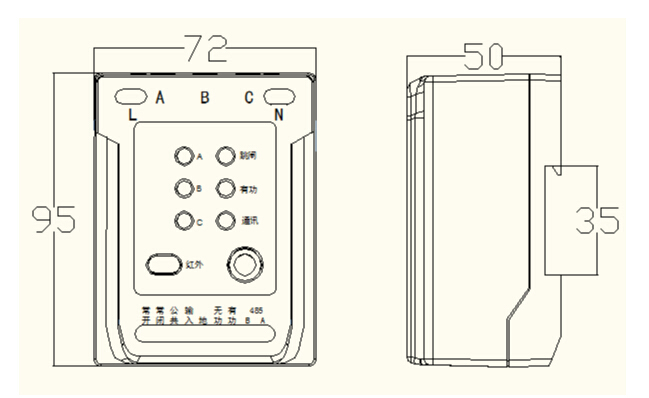

2.1 外形圖
電力能效監測終端外形圖說明
2.1.1 LED指示燈
A A相電壓失壓指示燈
B B相電壓失壓指示燈
C C相電壓失壓指示燈
跳閘 跳閘指示燈
有功 有功脈沖指示燈
通訊 通訊指示燈
紅外 紅外通訊口

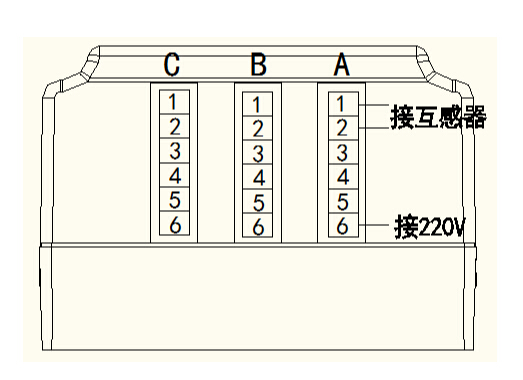

接口說明：
A A相電壓電流等總接口
B B相電壓電流等總接口
C C相電壓電流等總接口
L 通C相220V電壓接口
N N接口
常開 跳閘前常開狀態接口
常閉 常閉狀態接口
公共 跳閘公共端
輸入 信號輸入口
地 有功，無功脈沖信號公共地接口
有功 有功脈沖信號接口
無功 無功脈沖信號接口（無）
485 B 485 B 信號接口
485 A 485 A 信號接口
2.2 電力能效監測終端的安裝及接線
2.2.1電力能效監測終端安裝在室內通風干燥的地方，確保安裝使用安全、可靠，在有污穢或可能損壞監測終端的場所。

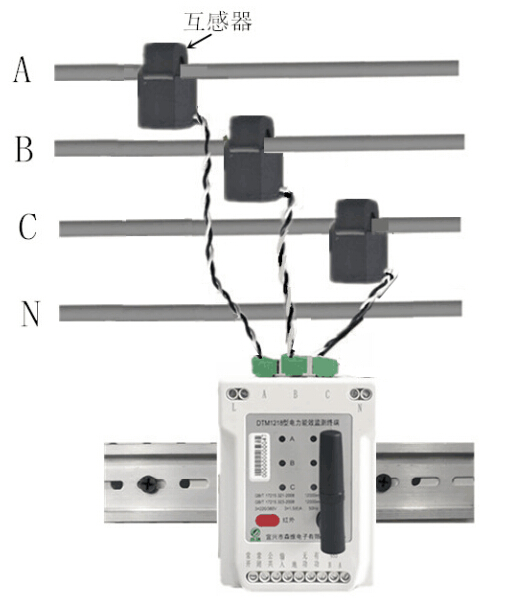

安裝接線： A、B、C三個開口式傳感器分別卡上A相、B相、C相電纜。同時A、B、C三相電壓穿刺夾穿刺三相電纜取電。再把能效監測終端卡在附近的導軌上，即可完成安裝。
2.2.2外形尺寸：72*95*50mm
2.2.3電力能效監測終端應按接線圖正確接線。

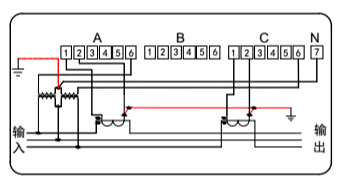

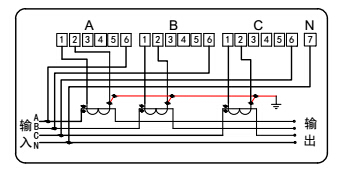

三相四線 電力能效監測終端接線圖 三相三線 電力能效監測終端接線圖
三相四線 電力能效監測終端接線圖
接線圖接口說明：
電流接線說明：ABC電流按指定進出方向安裝互感器（詳見互感器上箭頭方向）
A-6 A相電壓線（220V）
B-6 B相電壓線（220V）
C-6 C相電壓線（220V）
N 零線
三、基本功能

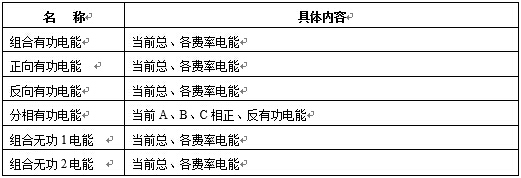

3.1 電能計量功能

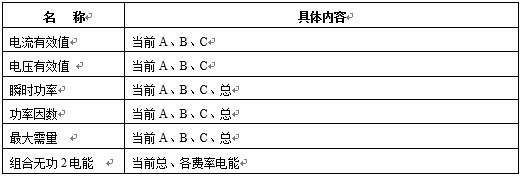

3.2 測量功能
3.3 費率、時段功能
具有兩套費率時段表，可在約定的時刻自動轉換；每套時段表表支持4個費率、8個時段。
具有日歷、時鐘，全年可設置2個時區，在24h內可以任意編程8個時段；時段的最小間隔為15min；時段可跨越零點設置。
支持通過紅外、RS485通信接口修改時區表、時段表，并具有防止非授權人操作的安全措施。
3.4 電力能效監測終端通訊功能
485口就是電表可通過RS485接口進行通訊，并且同時也可進行紅外通訊，無線通訊，真正實現三方同時通訊而互不干擾。其中RS485口具備抄表和設表等一切功能，通訊速率2400bps；紅外通訊口通訊速率為1200bps。 微功率無線通訊：采用SPI總線通訊接口，頻率：470MHz。
