三相四線費控智能電能表/三相三線費控智能電能表是采用大規模集成電路，使用了高精度的電能計量專用芯片，其載波模塊的通信能力和可靠性也達到了廣泛實際應用的程度，并應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計制造的具有現代先進水平的儀表。
工作原理
三相四線費控智能電能表/三相三線費控智能電能表主要由測量單元、數據處理單元等組成，除計量有功、無功電能量外，還具有分時、測量需量、遠程費控等三種以上功能，并能顯示、存儲和輸出數據。

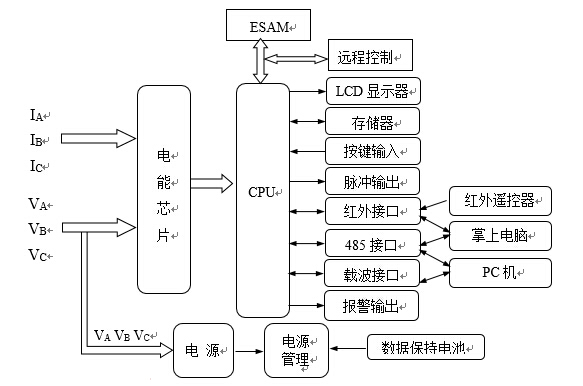

三相四線費控智能電能表/三相三線費控智能電能表工作原理如圖1所示：
三相費控智能電能表工作原理圖
智能電表工作時，電壓、電流經取樣電路分別取樣后，送入專用電能芯片進行處理，并轉化為數字信號送到CPU進行計算。由于采用了專用的電能處理芯片，使得電壓電流采樣分辨率大為提高，且有足夠的時間來更加精確的測量電能數據，從而使電能表的計量準確度有了顯著改善。
圖中CPU用于分時計費和處理各種輸入輸出數據，通過串行接口將專用電能芯片的數據讀出，并根據預先設定的時段完成分時電能計量和最大需量計量功能，根據需要顯示各項數據、通過紅外、485接口和載波接口進行通訊傳輸，并完成運行參數的監測，記錄存儲各種數據。
