電能計量功能
1) 電能測量四象限的定義：

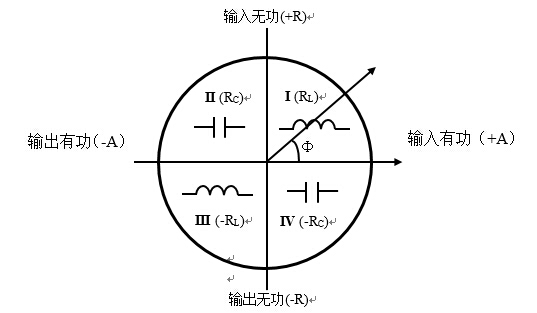

測量平面的橫軸表示電壓向量U(固定在橫軸)，瞬時的電流向量用來表示當前電能的輸送，并相對于電壓相量U具有相位角Φ。逆時針?lè )较?Phi;角為正。四象限的示意圖如下圖所示：
A—有功電能；R—無功電能；RL—感性無功電能；RC—容性無功電能
上圖 電能測量四象限定義
注：此圖與DL/T 614-1997《多功能電能表》標準中表示的方式不同，但內容是相同的。

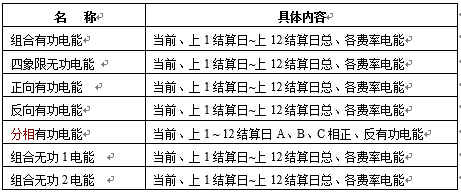

2) 電能計量記錄內容
有功組合方式特征字：
無功組合方式1、2特征字：
3.2 三相四線費控智能電能表最大需量記錄功能
最大需量――在指定的時間區間內，需量周期中測得的平均功率最大值。
需量周期――測量平均功率的連續相等的時間間隔。最大需量周期可5/10/15/30/60分鐘任選一種。
滑差時間――依次遞推來測量最大需量的小于需量周期的時間，1～60分鐘可任意設定。

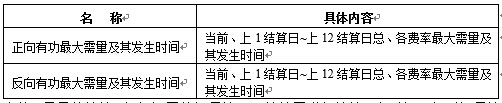

最大需量及發生時間記錄內容
三相四線費控智能電能表電能、需量的結算：根據設置的每月第1~3結算日進行結算。在時間運行到每月第1結算日(設置的數據有效時)，電能進行轉存，需量數據轉存，并且當月需量數據進行清零。在時間運行到每月第2~3結算日(設置的數據有效時)，電能進行轉存，對應的這個結算日需量數據補FF。
