今天再介紹一下三相四線費控智能電能表編程功能和一些擴展功能。
一、編程功能
編程允許：由授權人打開電能表的電池蓋，按下編程開關按鈕，LCD顯示編程符號，電能表即處于編程狀態，此時可用PC機或掌上電腦與電能表通訊完成編程和校時設置。
編程禁止：當再次按下編程開關，符號消失，電表進入編程禁止狀態。即使忘了按編程按鈕，電能表也會(huì )在經過編程鍵有效時間后自動進入編程禁止狀態，對電能表編程操作不再響應。
通訊地址：PC機或掌上電腦與電能表通訊的識別號。在抄表或設表時，必須輸入電能表的通訊地址，PC機或掌上電腦才能和電能表正常通訊。通訊地址只能在設表程序的超級用戶里修改。
表號：可作為用電用戶管理的編號。
客戶編號：可作為用電用戶管理的編號。
資產管理編號：可作為資產管理的編號。
三相四線費控智能電能表其它功能
1) 可記錄內部電池工作時間。
2) 記錄并顯示當前電壓、電流、瞬時有功、瞬時無功、視在功率、功率因數、相角及頻率。
3) 可記錄電表當前1分鐘有功平均功率、當前有功需量和當前無功需量。
4) 可記錄當前電表的運行狀態，包括：電表類型、電表運行狀態字1~7、電池電壓、當前所處的時區/日時段表號/時段/費率、波特率特征字、公共假日及時區狀態字等等。
二、擴展功能
1.凍結功能
凍結命令分為定時凍結、瞬時凍結、約定凍結和日凍結四種方式：
定時凍結和瞬時凍結都可分為普通凍結命令(通過RS485口總線以通訊地址發凍結命令)和廣播凍結命令(通過RS485口總線以廣播地址發凍結命令)。
電表根據瞬時凍結數據模式字，有選擇的瞬時凍結當時時刻總及各費率的正向有功電能、反向有功電能、組合無功1、2電能、四象限無功電能、正向有功最大需量及發生時間、反向有功最大需量及發生時間，總及各相有、無功功率，并記錄瞬時凍結時間(年.月.日.時.分)。模式字中的相應位若為0，則電表不凍結該類數據。電表保存上1~3次瞬時凍結的數據。。
電表根據定時凍結數據模式字，有選擇的定時凍結當時時刻總及各費率的正向有功電能、反向有功電能、組合無功1、2電能、四象限無功電能、正向有功最大需量及發生時間、反向有功最大需量及發生時間，總及各相有、無功功率，并記錄定時凍結時間(年.月.日.時.分)。模式字中的相應位若為0，則電表不凍結該類數據。電表保存上1~12次定時凍結的數據。。
約定凍結是指兩套時區表切換數據和兩套時段表切換數據。當兩套時區表或兩套時段表發生切換時，電表根據約定凍結數據模式字，有選擇的凍結當時時刻總及各費率的正向有功電能、反向有功電能、組合無功1、2電能、四象限無功電能、正向有功最大需量及發生時間、反向有功最大需量及發生時間，總及各相有、無功功率，并分別記錄兩套時區表切換時間(年.月.日.時.分)或兩套時段表切換時間(年.月.日.時.分)。模式字中的相應位若為0，則電表不凍結該類數據。電表保存上1~2次凍結的數據。
日凍結是指電表按照設置的日凍結時間，每天根據日凍結數據模式字，有選擇的凍結當時時刻總及各費率的正向有功電能、反向有功電能、組合無功1、2電能、四象限無功電能、正向有功最大需量及發生時間、反向有功最大需量及發生時間，和總及各相有、無功功率，并記錄日凍結時間(年.月.日.時.分)。模式字中的相應位若為0，則電表不凍結該類數據。電表保存上1~62次日凍結的數據。
注：定時凍結、瞬時凍結命令格式按《多功能電能表通信協議》(DL/T 645-2007)，具體如下：

數據域DA0DA1DA2DA3為99DDhhmm表示以月為周期定時凍結，為9999hhmm表示以日為周期定時凍結，為999999mm表示以小時為周期定時凍結，為99999999表示瞬時凍結。
2.時段表和結算日編程記錄功能
當對時段表或結算日進行設置時，電表會(huì )產生相應的時段表和結算日編程記錄，分別記錄兩事件上1~10次的編程發生時刻、操作者代碼及編程前時段表數據或編程前結算日數據。
3.三相四線費控智能電能表多功能檢測輸出口功能
由于實際測試的需要，電表可在多功能輸出端口(端子接線方法參見2.3.4節)通過多功能端子輸出控制命令實現時鐘秒脈沖、需量周期以及時段投切信號的輸出：
1）多功能輸出命令：

注1：數據域NN是多功能端子輸出控制字，意義：00-時鐘秒脈沖，01-需量周期，02-時段投切。
電表上電后默認輸出時鐘秒脈沖。
注2：無須與編程鍵配合使用。
注3：支持廣播方式，無須應答。
4.獨立的485通訊接口、紅外通訊口和載波通訊接口
電表具有RS485接口、紅外通訊接口和載波通訊接口，PC機或掌上電腦可同時通過三個通訊接口與電表進行通訊，真正實現三方通訊互不干擾。其中RS485口具備校表、抄表和設表等功能，通訊速率1200～9600bps可選；紅外通訊口通訊速率為1200bps。
5.背光功能
在電表正常工作狀態，可按電表上的“鍵顯按鈕”點亮背光，60秒無操作背光熄滅；也可按紅外遙控器上的任意數字鍵實現點亮背光，60秒無操作背光熄滅；紅外抄表時背光點亮，2個輪顯周期后背光熄滅；當有故障類異常，接收到拉閘命令、報警命令時背光也會(huì )點亮。同時可通過設置背光方式選擇參數84.32項，選擇停電喚醒時是否激活背光。
6.開蓋記錄功能
為加強電表的安全管理，電表增加了開表蓋和開端蓋的記錄功能，記錄開表蓋的總次數，上1～10次開表蓋發生、結束時刻及發生、結束時刻的正、反向有功總電能、四象限無功總電能，以及記錄開端蓋的總次數，上1～10次開端蓋發生、結束時刻及發生、結束時刻的正、反向有功總電能、四象限無功總電能。
7.事件清零功能
事件清零命令將清除斷相記錄、失壓記錄、失流記錄、全失壓記錄、電壓逆相序記錄、過流記錄、電流不平衡記錄、掉電記錄、開表蓋記錄、開端蓋記錄、編程記錄、校時記錄、時段表編程記錄、結算日編程記錄、過載記錄、欠壓記錄、過壓記錄、斷流記錄、總功率因數超下限記錄、需量清零等事件記錄，事件清零命令不清除事件清零記錄、電表清零記錄、負荷記錄和電量?jì)鼋Y記錄。電表可記錄總的事件清零次數，上1~10次事件清零的發生時刻、操作者代碼。
8.電表清零功能
電表清零命令將清除電表清零記錄以外的所有事件記錄、負荷記錄、電量?jì)鼋Y以及電量需量數據。并可記錄電表清零總次數，上1～10次電表清零發生時刻、操作者代碼，清零前的正、反向有功總電能、四象限無功總電能，分相正、反有功電能。
9.密碼閉鎖功能
密碼驗證3次錯誤后，液晶會(huì )顯示“ ”，此時電表將自動閉鎖該權限密碼24小時。
10.停電喚醒功能
電表停電時，可通過紅外(停電后3天內)或按動電表上/下翻鍵按鈕將電表喚醒，喚醒次數不限制；喚醒后可查看任意項的內容，喚醒時可通過紅外進行抄表，喚醒后無操作則輪顯一周后熄滅，若有按鍵或遙控操作則30S后熄滅。
11.負荷曲線記錄功能
按照用戶設定的時間間隔對選定的各類數據的內容進行滾動數據記錄的功能為負荷曲線記錄功能，該記錄的開始時間受負荷記錄起始時間控制。
通過對負荷記錄間隔時間的設置，可對其中的一類或幾類數據進行有選擇的凍結，最多可對六類數據進行凍結。負荷記錄間隔時間0000～9999分鐘可設，當設置為0000時不凍結，當設置為0001～1439分鐘時電表將以每天的00:00為起點以該時間間隔進行凍結，當設置為1440～9999分鐘時電表將以每月的01·00:00為起點以該時間間隔進行凍結。
負荷曲線記錄可進行六類數據的凍結，其采樣數據分別為：
一類：A相電壓、B相電壓、C相電壓、 A相電流、B相電流、C相電流、頻率；
二類：總有功功率、A相有功功率、B相有功功率、C相有功功率，
總無功功率、A相無功功率、B相無功功率、C相無功功率；
三類：總功率因數、A相功率因數、B相功率因數、C相功率因數；
四類：正向有功總電能、反向有功總電能、組合無功1總電能、組合無功2總電能；
五類：第一象限無功總電能、第二象限無功總電能、第三象限無功總電能、第四象限無功總電能；
六類：當前有功需量、當前無功需量。
具體數據內容可通過PC機抄表查看。
12.電能表事件狀態輸出功能
三相四線費控智能電能表載波通信模塊內部接口:

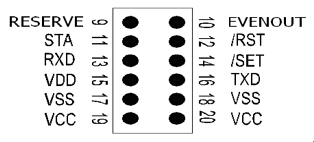

載波通信模塊與表計使用標準雙排插針進行連接，接口排列及連接方式如下圖所示：

連接方式

當有開表蓋事件發生時，EVENTOUT管腳輸出高電平，可通過載波查詢開表蓋事件，查詢完畢該管腳輸出低電平；當有時鐘錯誤、存儲器故障事件發生時，EVENTOUT管腳輸出高電平，故障消失后輸出低電平。
