監測終端體積真的很小嗎？
電力能效監測終端主要用于三相交流能耗，并可選配RS485通訊功能，無線通信功能，方便用戶進行用電監測、集抄和遠程監控管理。產品具有精度高、體積小、安裝方便等優點?？伸`活安裝與配電箱內實現對不同區域和不同負荷的分項電能計量，統計和分析。
一、技術指標
氣候條件：

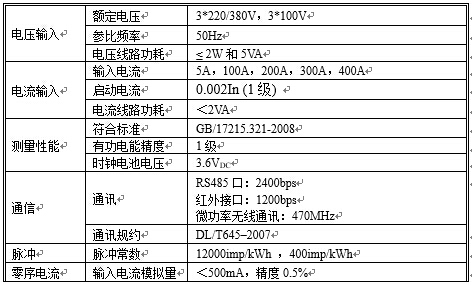

技術參數：二、外形說明及安裝
電力能效監測終端外形圖

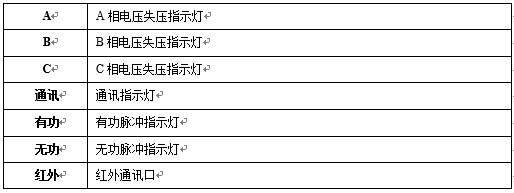

三、 LED指示燈

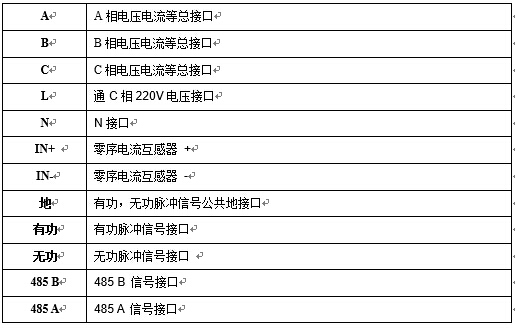

四、接口說明：
1.電力能效監測終端的安裝及接線
2.電力能效監測終端安裝在室內通風干燥的地方，確保安裝使用安全、可靠，在有污穢或可能損壞監測終端的場所。

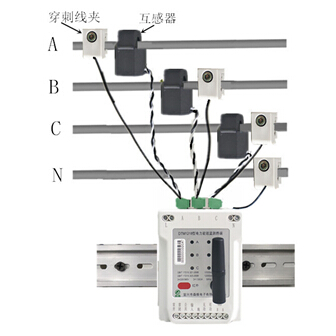

五、安裝接線：A、B、C三個開口式傳感器分別卡上A相、B相、C相電纜，同時A、B、C三相電壓穿刺夾穿刺三相電纜取電，三個溫度傳感器分別固定到電纜的溫度測量點，即可完成安裝。
其中C相電壓穿刺夾通過穿刺線纜及N端為計量模塊供電，同時A、B、C三相分別將電壓、電流信號通過信號連接線傳輸給計量模塊，計量模塊通過無線或RS485方式將測量數據傳輸給后臺數據采集終端。
2.2.2外形尺寸：72*95*50mm

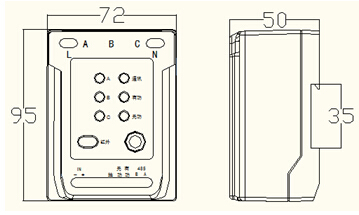

六、電力能效監測終端尺寸圖
電力能效監測終端應按接線圖正確接線。
三相四線 電力能效監測終端接線圖 三相三線 電力能效監測終端接線圖

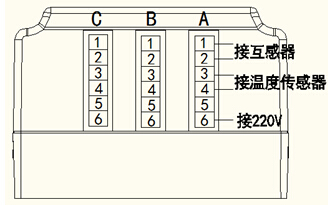

電力能效監測終端接線側視圖
