三相導軌式電能表是本公司按照相關技術規范研制生產的新一代電能計量產品。本產品采用專用大規模集成電路和SMT生產工藝， 具有電能計量、數據處理、實時監測、信息交互等功能。
本產品完全符合以下標準要求：
GB/T 17215.321-2008 《交流電測量設備 特殊要求-第21部分 靜止式有功電能表（1級和2級）》
GB/T 17215.211-2006 《交流電測量設備通用要求 試驗和試驗條件-第11部分：測量設備》
GB 4208-2008 《外殼防護等級（IP代碼）》
GB/T 15464-1995 《儀器儀表包裝通用技術條件》
JJG 596-1999 《電子式電能表》
DL/T 645-2007 《多功能電能表通信協議》

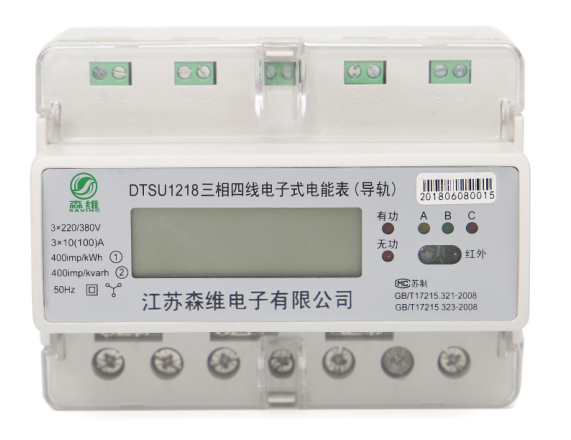

產品外觀圖：
三相導軌式電能表規格和主要參數：

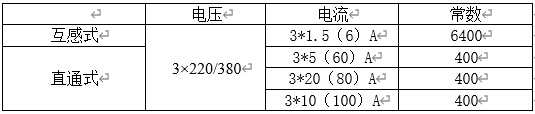

規格型號與脈沖常數最大電流：不小于4倍參比電流。
參比頻率：50Hz。
電壓線路：在參比電壓、參比溫度和參比頻率下，電能表電壓線路的有功功率和視在功率消耗在非通信狀態下不大于1.5W、10VA；在通信狀態下≤3W、12VA。
電流線路：在基本電流、參比溫度和參比頻率下，電能表電流線路的視在功率消耗≤1VA。
準確度等級：1級
環境條件：參比溫度及參比相對濕度
參比溫度為23℃，參比相對濕度為40%～60%。
工作溫度范圍：
工作相對濕度：不大于95%
大氣壓力：63.0kPa～106.0kPa（海拔4000m及以下），特殊訂貨要求除外。
起動電流：直接接入式 ≤0.004Ib
潛動：當電能表施加參比電壓的115％而電流線路無電流時，電能表測試輸出不產生多于一個的脈沖。

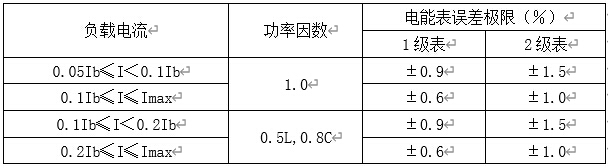

百分數誤差：電能表在規定的參比條件下，其百分數誤差不超過下表的規定。
外形說明及安裝

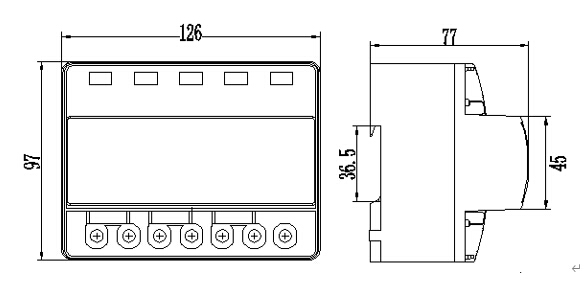

外形尺寸:126*97*77mm：
三相導軌式電能表的安裝及接線
電能表安裝在室內通風干燥的地方，確保安裝使用安全、可靠，在有污穢或可
損壞電能表的場所，電能表應用保護柜保護。

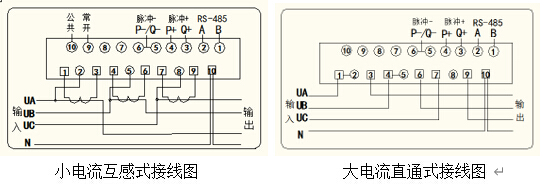

端子接線圖：

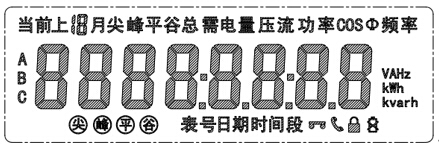

液晶顯示

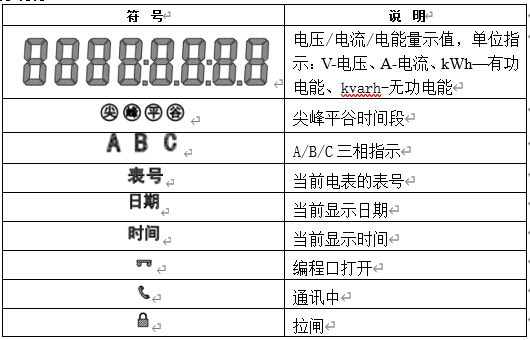

顯示說明
