能效監測終端哪家好？

 一、產品簡介
1.1概述
電力能效監測終端主要用于三相交流能耗，并可選配RS485通訊功能，無線通信功能，方便用戶進行用電監測、集抄和遠程監控管理。產品具有精度高、體積小、安裝方便等優點?？伸`活安裝與配電箱內實現對不同區域和不同負荷的分項電能計量，統計和分析。

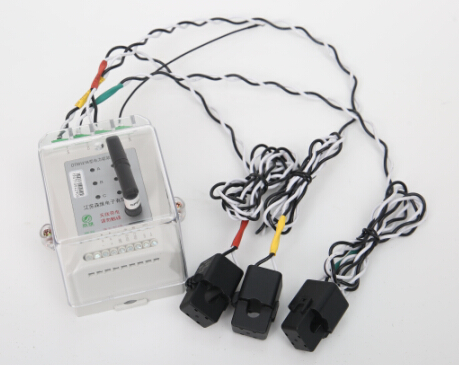

產品圖片：
1.2技術指標
氣候條件：

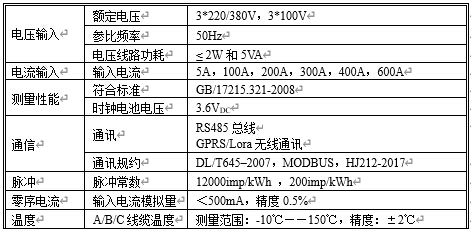

技術參數：
二、外形說明及安裝

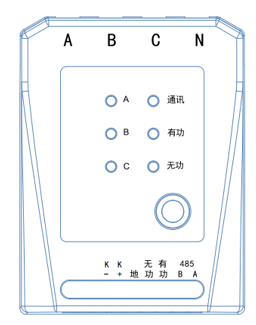

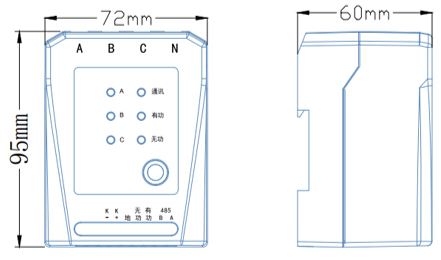

2.1 外形圖

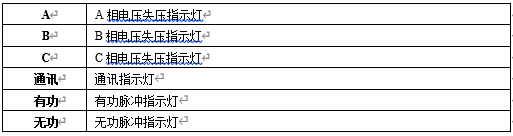

2.1.1 LED指示燈

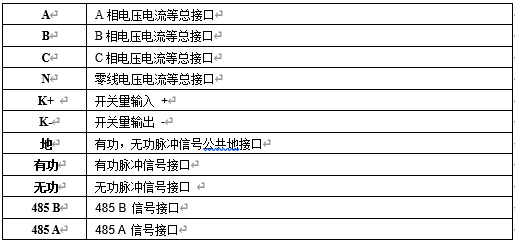

接口說明：
2.2 電力能效監測終端的安裝及接線
2.2.1電力能效監測終端安裝在室內通風干燥的地方，確保安裝使用安全、可靠，在有污穢或可能損壞監測終端的場所。
安裝接線：A、B、C三個開口式傳感器分別卡上A相、B相、C相電纜，N的零線電流互感器穿過零線，同時A、B、C、N三相電壓穿刺夾穿刺三相電纜取電，三個溫度傳感器分別固定到電纜的溫度測量點，即可完成安裝。
其中C相電壓穿刺夾通過穿刺線纜及N端為計量模塊供電，同時A、B、C三相分別將電壓、電流信號通過信號連接線傳輸給計量模塊，計量模塊通過無線或RS485方式將測量數據傳輸給后臺數據采集終端。
2.2.2外形尺寸：72*95*50mm

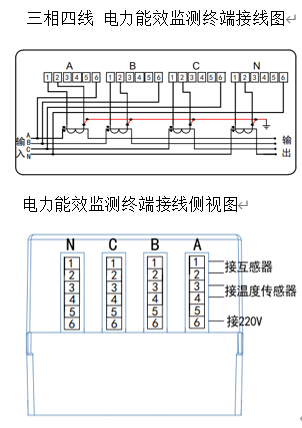

2.2.3電力能效監測終端應按接線圖正確接線
 電流接線說明：ABCN電流按指定進出方向安裝互感器（詳見互感器上箭頭方向）

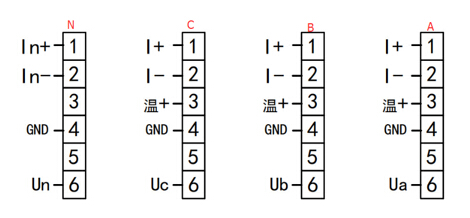

2.2.4接線端子示意圖
解釋?zhuān)?br />    IN：漏電流檢測端口
   溫+-；GND：溫度檢測端口，
   I+-:電流檢測端口
   Ua，Ub，Uc，Un為電壓檢測端口。
注：若只監測單相電。需接A相。
三、基本功能

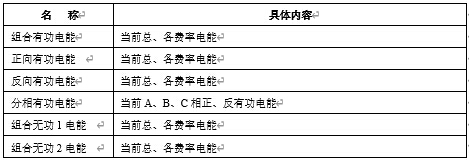

3.1 電能計量功能

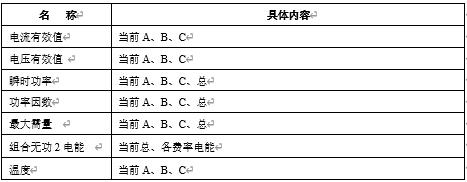

3.2 測量功能
3.3  費率、時段功能
具有兩套費率時段表，可在約定的時刻自動轉換；每套時段表表支持4個費率、8個時段。
具有日歷、時鐘，全年可設置2個時區，在24h內可以任意編程8個時段；時段的最小間隔為15min；時段可跨越零點設置。
支持通過紅外、RS485通信接口修改時區表、時段表，并具有防止非授權人操作的安全措施。
3.4 通訊功能
485口就是電表可通過RS485接口進行通訊，并且同時也可進行，無線通訊，真正實現雙方同時通訊而互不干擾。其中RS485口具備抄表和設表等一切功能，通訊速率2400bps；且采用 GPRS通訊。
3.5 溫度測量功能(可選)
本產品通過A,B,C三相的溫度傳感器可以監測當前環境的溫度及變化。A,B,C三相的傳感器皆獨立測試，互不干擾。測試的溫度范圍為-10℃—150℃，誤差為正負2℃。
3.6 漏電流測量功能(可選)
電力能效監測終端通過外接零序電流互感器可以檢測當前設備的零序電流，測量接口互感器模擬量輸入規格50（500）mA。
