單相多功能電能表一般普通用戶會(huì )選擇這款表，一般看電工在接線的時候，但看又看不懂，還真的是不在其位就不知其中呢！
單相多功能電能表是由電壓線圈、接線端子、電流線圈、計量轉盤、計數器構成，一旦電流線圈通過電流，然后電壓線圈加有電壓，轉盤受到電磁力就會(huì )轉動。

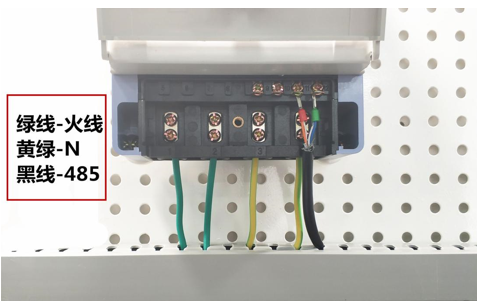

單相多功能電能表有4個外接端子，即1、2、3、4號端子。因為電表的型號不同，不同的電表在鉛封蓋內都會(huì )有接線圖。電表直接接入法，如果負載的功率在電表允許范圍內，即通過電表電流線圈的電流不會(huì )導致線圈燒毀，這樣的話可以采用直接接入法。接線1、3接進線，2、4接出線；另一種是按1、2接進線，3、4接出線。不管怎么接線，火線必須接入電表的電流線圈的端子。不同的電表接線不一樣，具體的接線方法還是要按照接蓋板上的接線圖來操作。
