宜興森維電子有限公司生產的能效監測終端，該產品能對設備進行實時監測、數據傳輸、24小時實時上傳設備工況信息，輔助環境監測、監察部門有效對產污企業做到實時監控并可以讓所屬企業做到自查等。
森維電子能效監測終端平臺
~概述~
本項目是為宜興市宜能?chē)H大酒設計的一套智能監測系統，本系統通過安裝能效監測終端，可實時對用電電量、分時負荷、異常用電等進行實時動態監測，來實現對酒店負荷運行的實時監測、預警、分析及管理。
?
~需求分析~
為保證生產管理用電負荷的統計與分析及對危險源實時監控。需要對項目現場的配電箱內進線及出線回路進行電壓、電流、功率等參數進行實時在線監控。一旦監控點被監視參數異常，能夠及時檢測報警，有關人員采取必要的措施，避免安全事故的發生。自動抄表功能節省了人力物力，功率趨勢曲線功能能夠直觀的顯示各回路的工作狀態與時間，方便用戶找出非正常用電回路并且及時進行整改，建立電能多級計量體系提供用能分析依據。
本技術條件適用于宜能?chē)H大酒店的酒店配電室 。供方產品應具有高安全性與可靠性、易于擴展、便于維修與維護。供方提供的產品應至少滿足本技術條件，其技術性能應滿足對配電箱數據監控的要求。
數據采集
自動采集現場的電量?jì)x表的模擬量數據，自動采集現場開關狀態以及故障狀態等開關量數據。
支持實時采集、自動周期采集（定時采集）可配置周期（1分鐘～24小時）。
支持數據傳輸正確性檢驗，異常數據自動處理。
支持多線程處理機制，提高數據采集效率，能同時對多個設備進行數據采集。
數據實時顯示采用配電箱主接線圖直觀顯示模式，各回路開關斷合以及故障狀態直觀可見。
數據分析與處理
數據的綜合統計、分析需要實現以下功能：
各設備用電數據小時、日、月、年等時間段內的統計、計算。
各設備的用電負荷（有功、無功）zui大、zui小、平均值計算。
統計各分站及整體的用電量（有功、無功）。
數據查詢與展示
要求能方便實現客戶端查詢和各級管理人員的查詢，查詢界面能適應各級管理人員的要求能夠支持靈活的條件組合查詢和對比分析，各類統計分析的數據可靈活采用報表等多種圖表方式直觀的展示功能。
數據展示功能按照不同用戶的不同的權限，分為操作層、管理層、決策層三層用能展示。
操作層具備用能分析、累計用量、實時監測、運行記錄及比例、對比、對標分析等功能。
管理層具備用能數據統計和分析、分類分項的對比、對標分析等功能。
決策層具備用能數據分析、數據刪除、數據庫導入/導出等功能。
權限管理
要求對不同用戶賦予不同角色的權限，能授權到功能子菜單、具體檔案記錄、數據記錄等。
系統要求具備合理完善的用戶安全控制機制，能使應用環境中的信息資源得到有效地保護，防止信息的丟失、失竊和破壞。
節能改造及效果評估
要求為生產節能改造提供數據支撐，并能提供節能改造前后的效果評估。
~參考標準~
本平臺遵循以下標準開發：
GB 50052 供配電系統設計規范
GB 50053 20kV及以下變電所設計規范
GB 50054 低壓配電設計規范
GB 50055通用用電設備配電設計規范
GB 50060 3-110kv高壓配電裝置設計規范
GBT50062-2008 電力裝置的繼電保護和自動裝置設計規范
GB/T 50063-2017 電力裝置電測量?jì)x表裝置設計規范

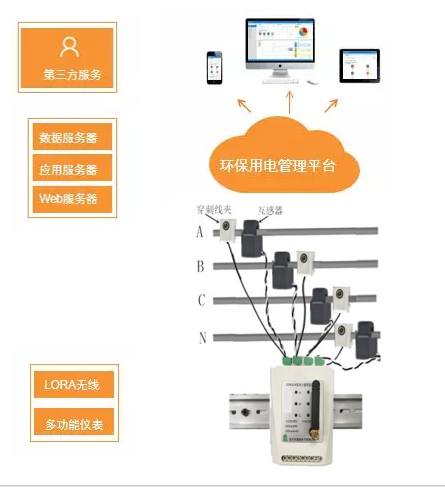

~系統拓撲結構~
~系統主要功能~

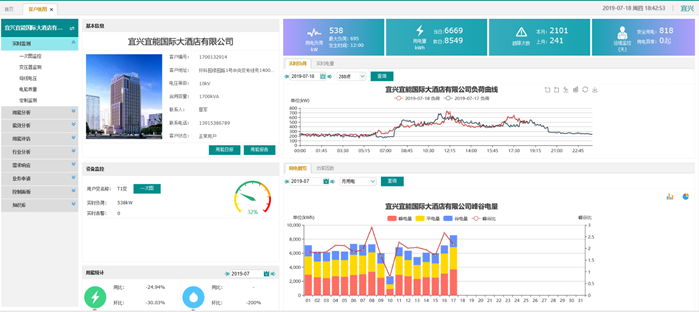

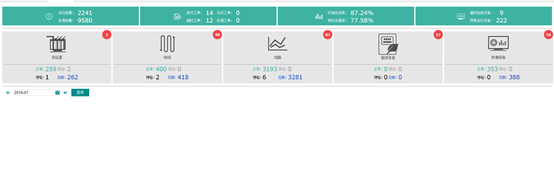

一：平臺首頁
二：一次圖實時監控
實時監控系統圖為主監控畫面，主要實時監測變電所回路的運行狀態。在系統圖中可以直觀的看到每路進線和出線的運行參數和狀態，可以看到變壓器出線側的常規電力參數，如：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度等。如下圖所：

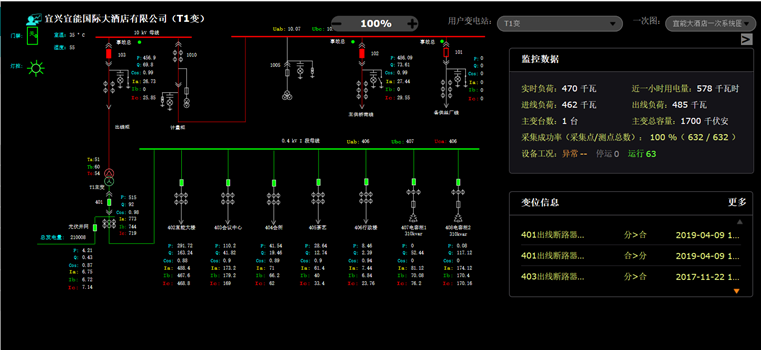

（T1變實時圖）

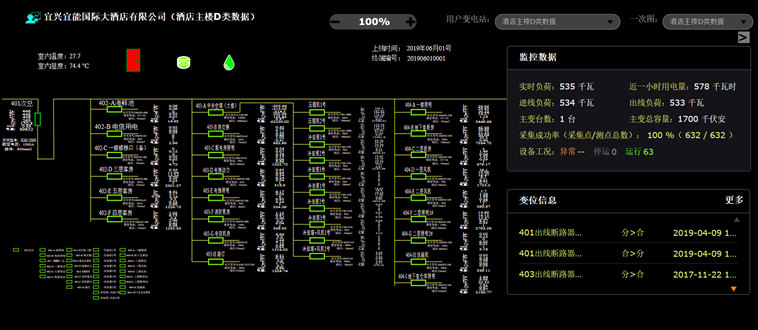

（酒店主樓D類設備實時圖）
三：異常實時報警：
遙信和遙測報警功能，主要完成對低壓各出線回路的開關運行狀態和負載進線監控，對開關變位和負載越限彈出報警界面指示具體的報警位置并聲音報警，提醒值班人員及時處理。負載越限值在相應權限下可自由設置。
事件告警記錄功能，主要完成對查詢時間段內出現的報警信息事件記錄以及發生時間，為值班人員提供依據并且分析事故發生的原因
記錄功能

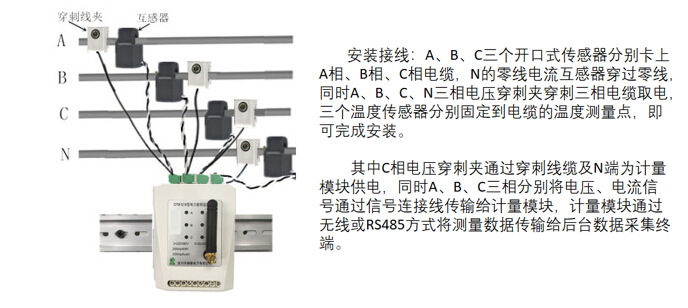

安裝簡易示意圖
